產品標準
?本產品執行企業標準Q/320282GAD 016-2015。適用范圍
該產品具有很強的耐電壓沖擊性，能夠經受變頻時的脈沖電壓，并且具有良好的電磁屏蔽性能，能有效消除電磁干擾、降低變頻電機的噪音，保證系統正常運行，適用于6kV及以下變頻控制系統作供電電纜或電氣連接。
使用特性
1 電纜導體的最高長期允許工作溫度為：90℃。
2 短路時（最長持續時間不超過5秒）電纜導體的最高溫度為：250℃。
3 電纜的最小允許彎曲半徑應：不小于電纜外徑的15倍。
4 電纜在環境溫度不低于0℃敷設時，無需預先加溫。敷設時不受落差限制。

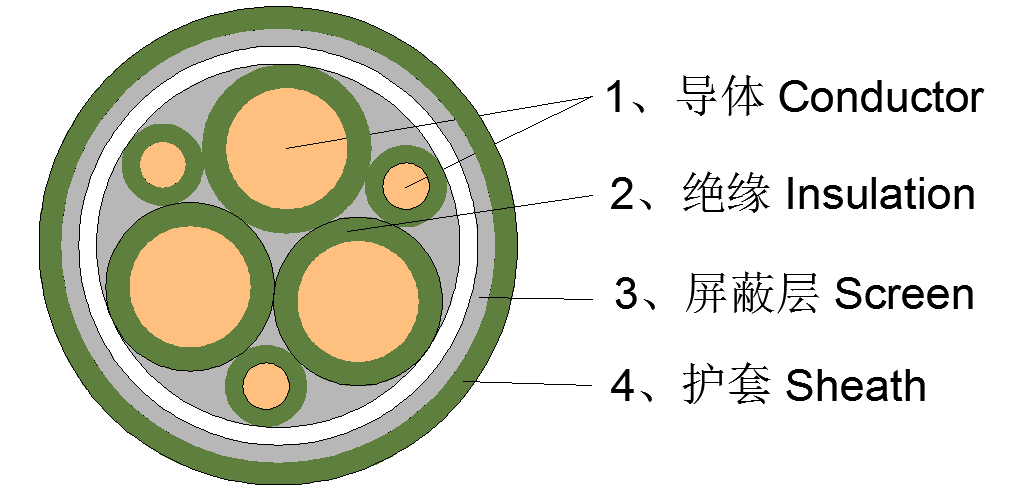

電纜的型號和名稱
型 號 | 名 稱 |
FX-PuR | 變頻器用單芯供電電纜 |
POTOFLEX-PuR | 變頻器用多芯供電電纜 |
電纜的生產范圍
額定電壓kV | 芯 數 | 主線芯標稱截面 mm2 | 中性導體或接地線芯標稱截面 mm2 |
0.6/1 | 1,3 | 1.5～400 | - |
3+1 | 1.5～400 | 0.5～185 | |
3+3 | 1.5～400 | 0.5～50 | |
1.8/3 | 1,3 | 10～400 | - |
3.6/6 | 1,3 | 10～400 | - |
電纜的主要技術性能
|
序號 |
性 能 |
額 定 電 壓 kV |
||
|
0.6/1 |
1.8/3 |
3.6/6 |
||
|
1 |
導體直流電阻試驗Ω/km |
符合GB/T3956規定 |
||
|
2 |
局部放電試驗，1.73U0下放電量不大于pC |
/ |
/ |
10 |
|
3 |
工頻耐壓試驗 kV |
3.5 |
6.5 |
11 |
|
4 |
4h工頻耐壓試驗 kV |
2.4 |
7.2 |
14.4 |
|
5 |
在100MHz頻率下，移動阻抗值不大于Ω/m |
100 |
100 |
100 |
|
6 |
熱延伸試驗 處理條件 —空氣溫度 ℃ —載荷時間 min —機械應力 N/cm2 載荷下最大伸長率 ％ 冷卻后最大永久伸長率 ％ |
200±3 15 20 175 15 |
200±3 15 20 175 15 |
200±3 15 20 175 15 |
